Tomografia sísmica de refração/reflexão em Montes Claros: mapeamento preciso do subsolo

O substrato de Montes Claros, assentado sobre as rochas calcárias e metapelíticas do Grupo Bambuí, impõe desafios geotécnicos que vão desde a presença de cavidades cársticas até variações abruptas no topo rochoso. A tomografia sísmica de refração e reflexão entra aqui como uma ferramenta de investigação indireta que entrega uma imagem contínua do subsolo, correlacionando velocidades de propagação de ondas com a rigidez dos materiais. Em vez de depender apenas de sondagens pontuais, o método cobre grandes extensões, mapeando a profundidade do embasamento e zonas de fraqueza que uma campanha tradicional poderia ignorar. Para projetos que exigem grande volume de escavação ou fundações profundas na região norte-mineira, a combinação com um ensaio CPT em pontos de controle eleva a confiabilidade do modelo geotécnico.

Enquanto sondagens mecânicas fornecem dados pontuais, a tomografia sísmica revela o que acontece entre um furo e outro — exatamente onde a maioria dos imprevistos de obra se esconde.

Metodologia e escopo

Com seus 646 metros de altitude e um relevo que transita entre chapadas e depressões, Montes Claros apresenta perfis de intemperismo bastante heterogêneos — ora com mantos de solo residual espessos, ora com rocha sã aflorante a poucos metros. A tomografia sísmica captura esse contraste: as ondas compressionais (P) são sensíveis à saturação e ao grau de fraturamento, enquanto as ondas cisalhantes (S) respondem diretamente à rigidez do maciço. Processando os tempos de primeira chegada e as reflexões em interfaces profundas, geramos seções 2D que mostram a geometria real das camadas. Isso permite ao engenheiro decidir, com muito mais segurança, se a fundação vai trabalhar em solo, em rocha alterada ou se será necessário atravessar um horizonte de blocos instáveis.

Contexto geotécnico local

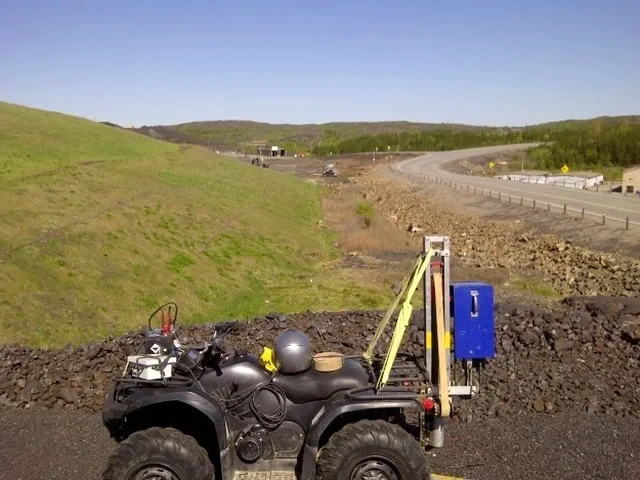

O sistema de aquisição que empregamos em Montes Claros utiliza uma fonte de impacto de alta energia — uma marreta instrumentada ou queda de peso acelerada — e um arranjo linear de 24 a 48 geofones de baixa frequência. Esse setup é dimensionado para superar a atenuação rápida que os solos superficiais secos da região impõem ao sinal. O risco de uma campanha geofísica mal executada não está apenas na perda do investimento, mas na falsa segurança que uma seção sísmica ruidosa pode transmitir. Uma inversão tomográfica sem controle de qualidade mascara zonas de baixa velocidade que, em rocha calcária, frequentemente indicam vazios preenchidos por argila de decomposição. Identificar essas feições antes da cravação de estacas ou da abertura de uma escavação evita colapsos súbitos e aditivos contratuais que desequilibram o orçamento.

Parâmetros de referência

Parâmetro	Valor típico
Método de aquisição	Refração (primeiras chegadas) e reflexão de alta resolução
Profundidade de investigação típica	15 a 60 m (refração); até 150 m (reflexão), função da energia da fonte
Parâmetros medidos	Velocidades Vp e Vs, razão de Poisson dinâmica, módulo de elasticidade (Ed)
Espaçamento entre geofones	2 a 5 m, ajustável conforme a resolução horizontal exigida
Norma de referência	ABNT NBR 15935 (ensaios geofísicos) e ASTM D5777 como guia complementar
Produto final	Seções tomográficas 2D/3D com isolinhas de velocidade e modelo geológico interpretado
Aplicação típica local	Detecção de cavernas em calcário Bambuí e mapeamento de topo rochoso para fundações

Serviços técnicos associados

Tomografia sísmica de refração/reflexão 2D

Levantamento com arranjo linear de geofones, fonte sísmica calibrada e processamento por inversão tomográfica. Ideal para definir a profundidade do embasamento rochoso e detectar zonas de fragilidade em terrenos do Grupo Bambuí.

Integração sísmica com sondagens mecânicas

Calibração das seções sísmicas com furos SPT ou rotativos, amarrando velocidades de onda a parâmetros de resistência. Gera um modelo geotécnico contínuo que reduz o número de sondagens necessárias.

Normas de referência

ABNT NBR 15935:2011 - Investigações geofísicas de superfície — Sísmica de refração, ABNT NBR 6122:2019 - Projeto e execução de fundações (define parâmetros de investigação complementar), ASTM D5777-18 - Standard Guide for Using the Seismic Refraction Method (referência complementar aceita em projetos de grande porte)

Perguntas comuns

A sísmica de refração funciona bem no solo calcário de Montes Claros?

Sim, e é exatamente nesse contexto que a técnica mostra seu maior valor. O calcário do Grupo Bambuí costuma apresentar cavernas e bolsões de argila que reduzem drasticamente a velocidade das ondas compressionais. A tomografia sísmica revela essas anomalias como zonas de baixa velocidade, permitindo delimitar sua extensão antes de qualquer intervenção.

Qual a diferença prática entre refração e reflexão sísmica para um projeto de fundação?

A refração é excelente para mapear o topo rochoso e as camadas mais rasas — até cerca de 40 a 60 metros —, sendo a opção mais comum para fundações de edifícios. Já a reflexão consegue imagear interfaces mais profundas, o que se torna relevante em obras de túneis ou em terrenos onde o embasamento sofreu abatimento e a rocha sã está a mais de 80 metros de profundidade.

Quanto custa uma campanha de tomografia sísmica em Montes Claros?

Uma campanha típica, com um perfil de 100 a 150 metros de extensão e inversão tomográfica completa, se situa na faixa dos $100.000. O valor final depende da logística de acesso ao terreno e da quantidade de metros lineares a serem imageados.

Em que etapa do projeto devo solicitar o levantamento sísmico?

O ideal é programar o levantamento durante a fase de investigação geotécnica complementar, logo após as sondagens preliminares. Com os furos de SPT em mãos, a equipe de geofísica consegue calibrar as velocidades sísmicas com as litologias encontradas, refinando o modelo antes do projeto executivo de fundações.
